包裝印刷行業的生產質量與溫度控制密切相關，從凹版印刷的輥筒冷卻，到復合工藝的熱壓定型，再到薄膜吹塑的冷卻定型，每一個環節的溫度穩定性都直接影響產品的色彩還原度、粘合強度和尺寸精度。冷水機作為關鍵溫控設備，需在接觸油墨、膠粘劑等溶劑的環境中，提供精準的溫度控制（±1℃），同時具備抗腐蝕、低噪音和連續運行能力。包裝印刷用冷水機的選型與運行，是平衡印刷質量、生產效率與設備壽命的核心環節，更是提升包裝產品市場競爭力的重要支撐。

一、包裝印刷行業對冷水機的核心要求

（一）精準溫控與色彩穩定性

印刷色彩的一致性依賴嚴格的溫度控制：

? 凹版印刷機的版輥需維持 30±0.5℃，溫度波動超過 1℃會導致油墨干燥不均（色彩偏差 ΔE≥2）；

? 柔性版印刷的網紋輥溫度需控制在 25±1℃，溫差過大會導致傳墨量變化（±5%），影響圖案清晰度；

? 復合機熱壓輥需在 60-120℃范圍內精準調節（精度 ±1℃），溫度不穩定會導致復合膜剝離強度下降（≥1N/15mm）。

某彩印廠因冷水機溫控波動（±2℃），導致一批次食品包裝色差超標，退貨損失達 80 萬元，客戶滿意度下降 15%。

（二）耐溶劑腐蝕與防污染能力

印刷車間的溶劑環境對設備材質提出挑戰：

? 油墨中的苯類溶劑（如甲苯、二甲苯）會腐蝕普通橡膠密封件（溶脹率≥10%），需選用氟橡膠（FKM）或聚四氟乙烯（PTFE）材質；

? 復合工藝的膠粘劑（如聚氨酯膠）泄漏后會污染冷卻水，形成油膜附著在換熱器表面（降低換熱效率 15%）；

? 印刷粉塵（粒徑 5-20μm）隨回風進入冷卻系統，若過濾不徹底會堵塞版輥水路（尤其是精細圖案的細小流道）。

某軟包裝廠因冷卻系統被油墨顆粒堵塞，導致版輥冷卻不均，圖案套印偏差超 0.1mm，廢品率從 3% 升至 10%。

（三）連續運行與成本控制

包裝印刷的批量生產要求設備高可靠性：

? 冷水機需支持 24 小時連續運行（MTBF≥8000 小時），平均維修時間≤2 小時，避免生產線中斷；

? 具備負荷自適應能力（30%-100% 可調），匹配印刷機的間歇式生產模式（如換卷、清洗期間自動降載）；

? 機組能效比（COP）滿負荷時≥3.8，部分負荷（50%）時≥3.2，降低長期運行成本。

二、不同印刷工藝的定制化冷卻方案

（一）凹版與柔版印刷：版輥冷卻與色彩保障

1. 凹版印刷冷卻

某凹印廠采用該方案后，色彩偏差 ΔE 控制在 1 以內，廢品率從 5% 降至 1.2%，訂單交付周期縮短 20%。

? 核心挑戰：凹版印刷機的鍍鉻版輥（直徑 100-300mm）在高速運轉（300-600m/min）時摩擦生熱，需冷卻至 30±0.5℃，避免油墨過早干燥。

? 定制方案：

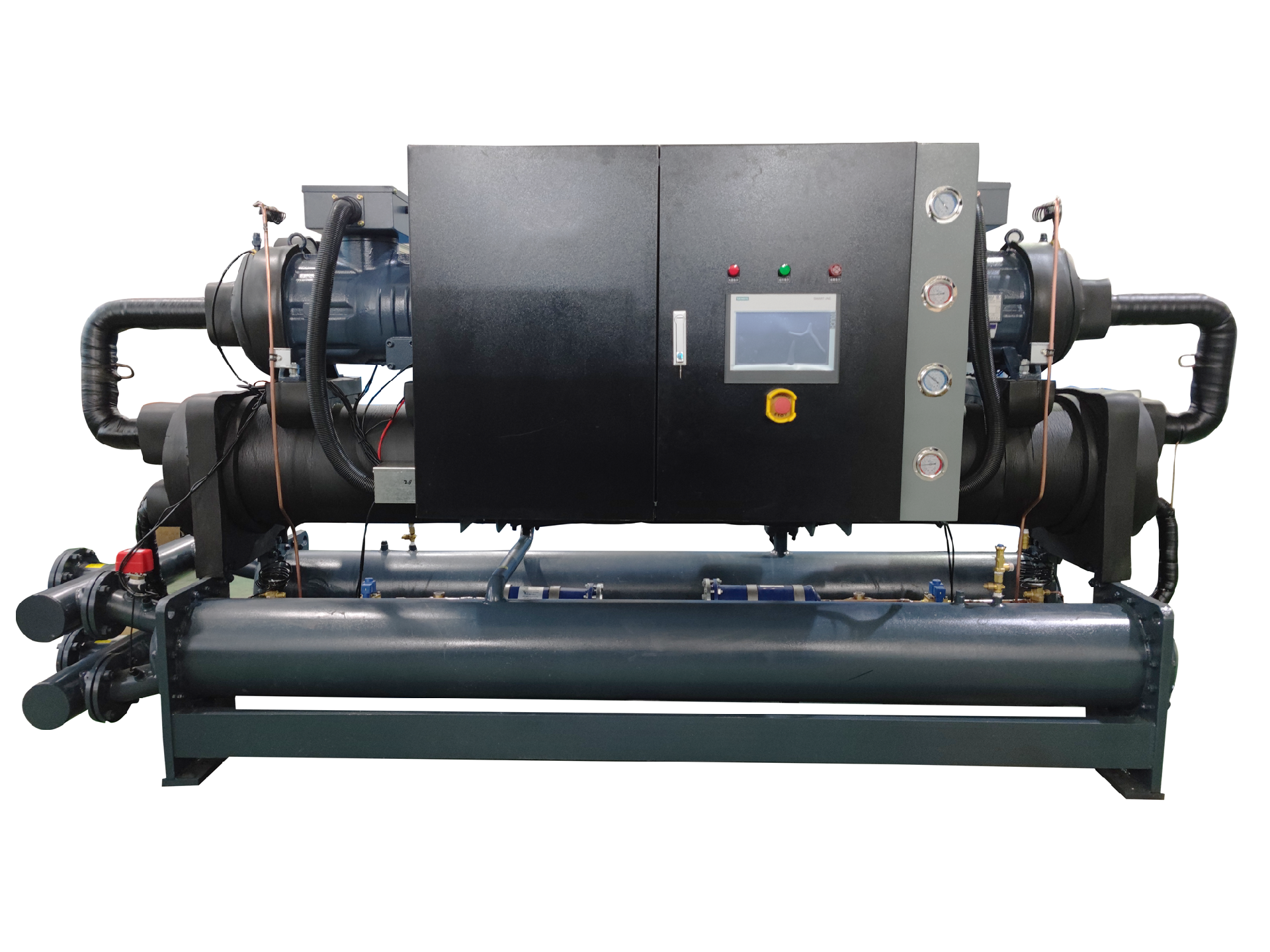

? 采用水冷式螺桿冷水機（制冷量 30-150kW），通過旋轉接頭為版輥供水，水溫控制精度 ±0.3℃；

? 版輥內部流道采用螺旋式設計（增加 30% 換熱面積），水流速≥1.5m/s，進出口溫差≤3℃；

? 與印刷機聯動，開機前預冷 10 分鐘（確保版輥溫度穩定），停機時自動切換至循環模式（防止水路堵塞）。

1. 柔性版印刷冷卻

? 核心挑戰：柔性版印刷的網紋輥（線數 100-400 線 /in）需精確控溫（25±1℃），溫度過高會導致水性油墨粘度下降（影響傳墨量）。

? 定制方案：

? 采用渦旋式冷水機（制冷量 10-50kW），配備精密流量控制器（精度 ±1%），確保各網紋輥水量均勻；

? 冷卻水路采用并聯設計（每色組獨立控制），支持不同色組溫度微調（溫差≤0.5℃）；

? 系統配備精細過濾器（精度 20μm），每周更換濾袋（防止油墨顆粒進入）。

（二）復合與制袋：熱壓冷卻與粘合強度

1. 干式復合冷卻

? 需求：復合機的熱壓輥（溫度 60-100℃）將薄膜與膠粘劑熱壓粘合后，需通過冷卻輥快速降溫至 40℃以下，確保粘合牢固（剝離強度≥3N/15mm）。

? 方案：

? 采用風冷式冷水機（制冷量 20-100kW），為冷卻輥提供 15±1℃冷卻水，流量根據復合速度（50-300m/min）自動調整；

? 冷卻輥表面鍍鉻（硬度≥HRC55），內部流道密集分布（間距≤50mm），確保輥面溫差≤1℃；

? 配備溫度巡檢儀（測量熱壓輥和冷卻輥溫度），溫差超 10℃時自動報警（防止粘合不良）。

1. 制袋機冷卻

? 需求：制袋機的熱封刀（溫度 150-200℃）封邊后，需通過冷卻裝置將溫度降至 50℃以下，避免熱封邊收縮（尺寸偏差≤0.5mm）。

? 方案：

? 采用小型水冷冷水機（制冷量 5-20kW），配合風冷式冷卻器，實現二次冷卻（先水冷再風冷）；

? 冷卻裝置與熱封刀同步運行（間距≤100mm），冷卻時間≥0.5 秒 / 次（根據袋厚調整）；

? 系統體積小巧（≤0.5m3），可集成于制袋機機架，不占用額外空間。

（三）薄膜生產：吹塑與流延冷卻

1. 吹塑薄膜冷卻

某薄膜廠采用該方案后，薄膜厚薄偏差從 8% 降至 3%，橫向拉伸強度提升 10%。

? 核心挑戰：PE、PP 薄膜吹塑時，管坯從機頭（溫度 180℃）擠出后需通過風環和冷卻輥降溫至 50℃以下，冷卻不均會導致薄膜厚薄偏差（≥5%）。

? 定制方案：

? 采用開放式冷水機組（制冷量 50-300kW），配套冷卻塔，為風環和冷卻輥提供 20±1℃冷卻水；

? 風環冷卻采用噴淋式（環形噴嘴，間距 5mm），冷卻輥采用內螺旋水路（水流速 2m/s）；

? 與吹塑機聯動，根據薄膜厚度（10-100μm）自動調整冷卻水量（厚度增加，水量同步增加）。

1. 流延膜冷卻

? 需求：流延膜生產線的冷卻輥組（3-5 輥）需分區控溫（20-60℃），相鄰輥溫差≥10℃，確保薄膜平整（翹曲度≤1mm/m）。

? 方案：

? 采用多溫區冷水機（每輥獨立控溫），制冷量 30-150kW，水溫控制精度 ±0.5℃；

? 冷卻輥內部采用分區流道設計（每區獨立供水），確保輥面軸向溫差≤0.5℃；

? 配備紅外測溫儀（在線監測薄膜溫度），與冷水機形成閉環控制（偏差超 2℃時調整）。

三、運行管理與成本控制

（一）防腐與介質管理

1. 材質選擇與維護

? 接觸油墨區域：換熱器、管道選用 304 不銹鋼（耐溶劑腐蝕），密封件為氟橡膠（FKM），避免使用丁腈橡膠（會被油墨溶脹）；

? 旋轉接頭：采用碳化硅機械密封（耐磨損，壽命≥8000 小時），定期加注高溫潤滑脂（耐溫≥150℃）；

? 定期檢查：每月檢查管道連接處（有無油墨泄漏），每季度檢測密封件老化程度（硬度變化≤10%）。

1. 冷卻介質處理

? 開放式系統：使用軟水（硬度≤100mg/L），添加阻垢劑（如聚磷酸鹽）和殺菌劑（異噻唑啉酮，濃度 50ppm），每周檢測水質；

? 封閉式系統：采用乙二醇溶液（濃度 30%，防凍防腐蝕），添加抗氧劑（BHT，濃度 0.1%），每半年更換一次；

? 過濾系統：主回路安裝自清潔過濾器（精度 50μm），版輥支路加裝袋式過濾器（精度 20μm），確保水路通暢。

某印刷企業通過規范管理，冷卻系統堵塞故障從每月 2 次降至 0.3 次，換熱器清洗周期從 2 個月延長至 6 個月。

（二）節能運行與效率提升

1. 智能負荷調節

? 變頻控制：根據印刷機運行速度（0-600m/min）自動調整壓縮機轉速（30-50Hz），待機時能耗降低 60%；

? 錯峰運行：利用夜間谷段電價（0:00-8:00）儲備冷水（蓄冷罐容量 50-100m3），白天高峰時段減少機組運行；

? 某包裝廠應用后，冷水機年耗電量下降 25 萬度，電費節約 20 萬元。

1. 余熱回收利用

? 復合機高溫回水（60-80℃）：通過換熱器加熱車間供暖（冬季）或預熱清洗用水（從 20℃升至 50℃）；

? 印刷機烘干箱余熱：回收后用于油墨預熱（降低干燥能耗），節約天然氣消耗 15%；

? 某彩印廠余熱回收系統年節約能源成本 12 萬元，投資回收期 1.8 年。

（三）故障應急與維護策略

1. 常見故障處理

? 水溫偏高：檢查過濾器是否堵塞（清理）、冷凝器散熱是否良好（清洗）、制冷劑是否不足（補充）；

? 流量波動：排查旋轉接頭是否磨損（更換密封件）、水泵葉輪是否堵塞（清理）、管道是否泄漏（修復）；

? 溫控失靈：校準溫度傳感器（誤差≤0.1℃）、檢查 PID 參數設置（印刷機需更快響應速度）。

1. 預防性維護計劃

? 每日：檢查進出口水溫（偏差≤1℃）、壓力（穩定在 0.3-0.5MPa）、設備振動（≤0.1mm/s）；

? 每周：清洗過濾器、檢查皮帶松緊度（撓度 10-15mm）、排放冷卻塔浮球閥雜物；

? 每年：更換冷凍油（螺桿機每運行 10000 小時）、進行壓力容器檢測（安全閥、壓力表校驗）。

四、典型案例：包裝印刷產業園冷卻系統設計

（一）項目背景

某包裝印刷產業園（含 8 家凹印廠、5 家復合廠、3 家薄膜廠）需建設集中冷卻系統，服務于 20 臺凹版印刷機、10 臺復合機、5 條薄膜生產線，要求系統總制冷量 3000kW，單位產品冷卻能耗≤0.3kWh/㎡，年運行時間 7200 小時。

（二）系統配置

1. 分區冷卻架構：

? 印刷區：6 臺 300kW 螺桿冷水機（5 用 1 備），供應 30±0.5℃冷卻水，總循環水量 600m3/h；

? 復合區：4 臺 200kW 風冷冷水機，服務復合機冷卻輥，水溫控制 15±1℃；

? 薄膜區：3 臺 400kW 開放式冷水機組，配套冷卻塔，滿足吹塑 / 流延冷卻需求。

1. 節能與管理設計：

? 全系統采用變頻控制（水泵、壓縮機均變頻），根據實時負荷動態調整（響應時間≤30 秒）；

? 安裝能源監控系統，按各廠區實際用量計費，促進節能（如停機時自動關閉對應回路）；

? 余熱回收系統（回收 60-80℃回水熱量），用于園區供暖和清洗用水預熱（年節約標準煤 800 噸）。

（三）運行效果

? 產品質量：印刷色彩偏差 ΔE 控制在 1 以內，復合膜剝離強度提升 20%，薄膜厚薄偏差≤3%；

? 生產效率：印刷機速度從 300m/min 提升至 400m/min，復合機換卷時間縮短 10 分鐘 / 次；

? 成本控制：單位產品冷卻能耗降至 0.25kWh/㎡，年總節能效益 150 萬元，投資回收期 2.5 年。

包裝印刷行業的冷水機應用，是 “精準溫控” 與 “高效運行” 的有機結合，它不僅能保障印刷色彩的一致性和產品性能的穩定性，更能通過節能設計降低生產成本。隨著包裝印刷向 “綠色化、智能化、個性化” 發展（如無溶劑復合、數字印刷），冷水機將向 “低 VOC 排放（防溶劑揮發）、AI 自適應控溫、模塊化設計” 方向發展。
