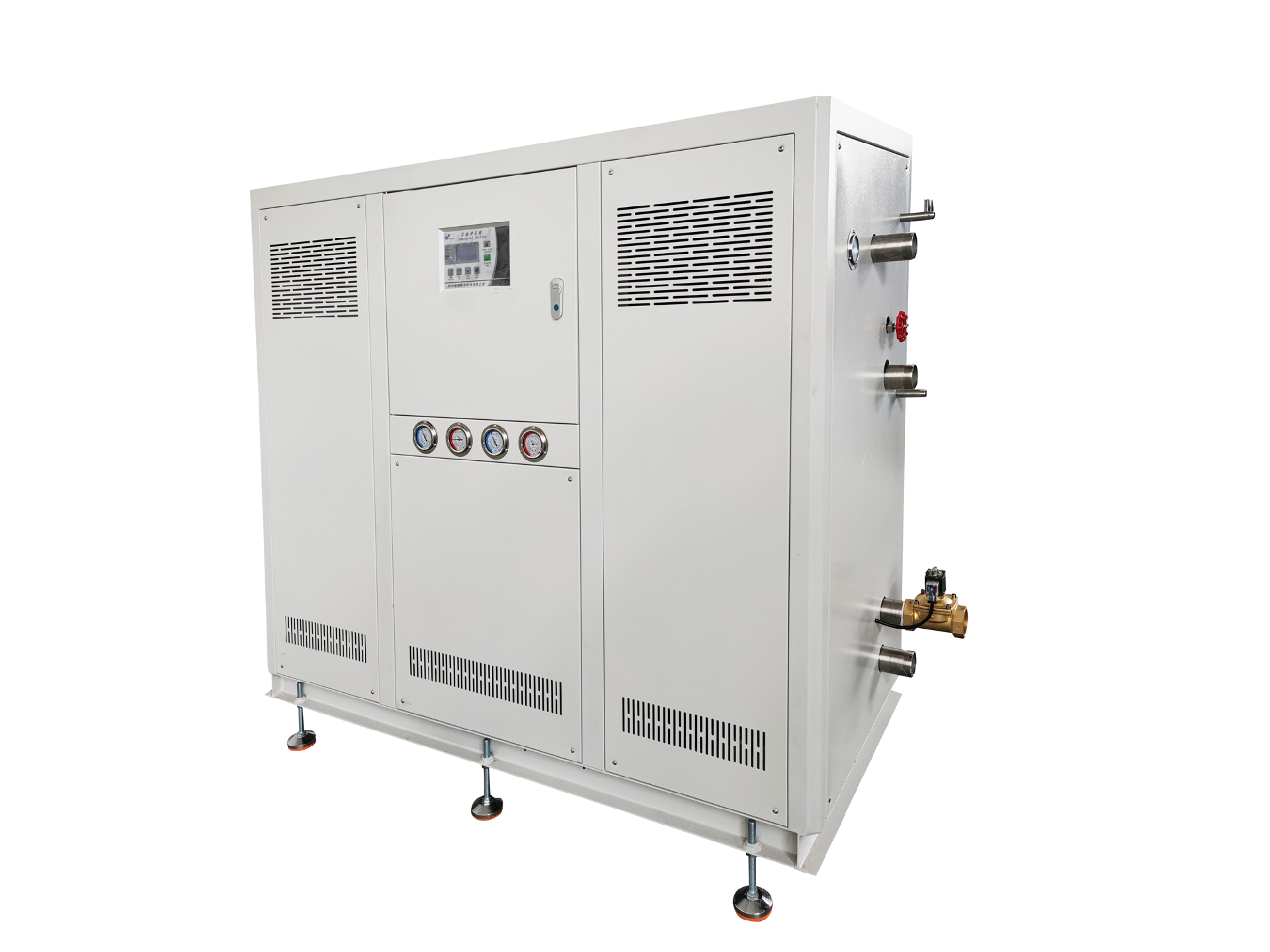

精密電子制造行業的生產過程對溫度控制和環境潔凈度有著極高要求，從 PCB 線路板的蝕刻冷卻，到電子元件的封裝溫控，再到顯示面板的鍍膜工藝散熱，每一個環節的溫度穩定性都直接影響產品的精度、性能和可靠性。冷水機作為關鍵溫控設備，需在 Class 1000 級潔凈環境中，提供 ±0.1℃的精準控溫能力，同時具備防微振、低污染和高效節能的特性。精密電子用冷水機的選型與運行，是平衡生產精度、設備壽命與制造成本的核心環節，更是推動電子制造業向微型化、高集成度發展的重要支撐。

一、精密電子制造行業對冷水機的核心要求

（一）高精度溫控與工藝穩定性

電子元件的精密特性對溫度波動極為敏感：

? PCB 蝕刻工序的蝕刻槽需維持 50±0.5℃，溫度波動超過 ±1℃會導致線寬偏差（≥5μm），影響電路導通性能；

? 半導體封裝的焊錫爐需控制在 250±1℃，溫差過大會導致焊點虛焊（不良率增加 5%-8%）；

? 顯示面板鍍膜的真空腔體需穩定在 80±0.5℃，溫度漂移會導致薄膜附著力下降（剝離強度降低 20%）。

某 PCB 廠因冷水機溫控波動（±1.5℃），導致一批次高密度線路板短路率上升 12%，直接損失超 300 萬元。

（二）高潔凈度與微污染防控

潔凈生產環境要求冷卻系統達到嚴苛標準：

? 與冷卻介質接觸的部件需采用 316L 不銹鋼（電解拋光，表面粗糙度 Ra≤0.8μm），焊接工藝無死角（圓角半徑≥3mm）；

? 冷卻介質需達到純水標準（電阻率≥15MΩ?cm，總有機碳≤50ppb），0.5μm 顆粒數≤10 個 /mL；

? 設備運行時的揮發物排放需≤0.1ppm，避免對感光材料、黏合劑等產生化學污染。

某顯示面板廠因冷卻水中雜質超標（1μm 顆粒數≥50 個 /mL），導致鍍膜表面劃傷率上升 8%，產品良率下降 10%。

（三）低振動與設備兼容性

精密設備對環境干擾的容忍度極低：

? 冷水機運行時的振動加速度需≤0.01g（10-100Hz 頻段），避免影響曝光機、貼片機等設備的定位精度；

? 電氣系統的電磁輻射需符合 EN 61000-6-2 標準（磁場強度≤1μT），防止干擾電子測試儀器；

? 設備噪音需≤60dB（A），營造安靜的生產環境（尤其針對精密裝配工序）。

二、不同電子制造工藝的定制化冷卻方案

（一）PCB 制造：蝕刻與顯影冷卻

1. PCB 蝕刻冷卻系統

某 PCB 廠采用該方案后，線路精度偏差從 ±8μm 降至 ±3μm，蝕刻均勻性提升至 95% 以上。

? 核心挑戰：PCB 酸性蝕刻（HCl+H?O?體系）或堿性蝕刻（NH?Cl 體系）需精準控溫，蝕刻槽溫度波動會導致線路精度偏差。

? 定制方案：

? 采用防腐型螺桿冷水機（鈦合金換熱器），制冷量 50-200kW，為蝕刻槽夾套供水，水溫控制精度 ±0.3℃；

? 冷卻水路采用 316L 不銹鋼管道（耐酸堿腐蝕），密封件為氟橡膠（FKM），耐受 pH 1-14 的極端環境；

? 與蝕刻線聯動，根據板厚（0.2-3mm）和線寬（50-500μm）自動調整冷卻強度，確保蝕刻因子≥3。

1. 顯影與曝光冷卻系統

? 核心挑戰：PCB 顯影槽（溫度 25±0.5℃）和曝光機光源需冷卻，顯影溫度不均會導致圖形轉移缺陷（如殘膠、斷線）。

? 定制方案：

? 采用精密渦旋冷水機（制冷量 30-100kW），為顯影槽和曝光機水冷套供水，控溫精度 ±0.2℃；

? 顯影槽冷卻采用盤管式換熱器（增加 30% 換熱面積），確保槽內溫差≤0.5℃；

? 系統配備在線水質監測儀（電導率≤10μS/cm），超標時自動排污并補充純水。

（二）電子元件封裝：焊錫與固化冷卻

1. 半導體封裝冷卻系統

? 需求：半導體芯片封裝的焊錫回流爐（溫度 200-260℃）需分段冷卻，冷卻速率需控制在 5-10℃/s，避免芯片熱應力損傷。

? 方案：

? 采用水冷式螺桿冷水機（制冷量 50-150kW），為回流爐冷卻段供水，水溫控制在 15±1℃；

? 冷卻段采用 “強制風冷 + 水冷板” 復合設計，確保芯片從 250℃降至 50℃的時間≤30 秒；

? 與回流爐 PLC 聯動，根據芯片尺寸（5×5mm 至 20×20mm）自動調整冷卻參數。

1. 膠粘劑固化冷卻系統

? 需求：電子元件灌封膠固化需控制環境溫度（60±1℃），冷卻不足會導致固化不完全（硬度偏差≥5 Shore D）。

? 方案：

? 采用風冷式冷水機（制冷量 20-80kW），為固化爐夾套供水，控溫精度 ±0.5℃；

? 冷卻水路安裝快速接頭（便于設備清洗），配備流量開關（防止干燒）；

? 系統響應速度快（≤1℃/min），支持固化曲線編程（多段升溫和降溫）。

（三）顯示面板制造：鍍膜與貼合冷卻

1. 面板鍍膜冷卻系統

某 OLED 面板廠采用該方案后，膜層均勻性提升至 98%，產品殘影不良率下降 60%。

? 核心挑戰：顯示面板（LCD/OLED）磁控濺射鍍膜的靶材和腔體需冷卻，靶材溫度需控制在 150±5℃，高溫會導致膜層成分偏差。

? 定制方案：

? 采用高壓水冷冷水機（工作壓力 1.2MPa），制冷量 100-300kW，為靶材和腔體水冷套供水；

? 靶材冷卻采用螺旋流道設計（水流速≥2m/s），確保靶面溫度均勻性（溫差≤5℃）；

? 系統配備壓力補償裝置，避免真空環境導致的流量波動（偏差≤2%）。

1. 面板貼合冷卻系統

? 需求：面板與觸摸屏貼合的熱壓機需冷卻，熱壓頭溫度需控制在 80±0.5℃，溫差過大會導致氣泡不良（≥3 個 / 片）。

? 方案：

? 采用微型精密冷水機（制冷量 10-50kW），為熱壓頭內部流道供水，控溫精度 ±0.3℃；

? 熱壓頭采用分區控溫（邊緣 / 中心獨立調節），確保面板接觸面溫差≤1℃；

? 與貼合機聯動，熱壓過程中實時監測溫度（采樣率 10Hz），超限時立即報警。

三、運行管理與潔凈維護

（一）潔凈度管理與水質控制

1. 水路清潔與維護

? 日常清潔：每日過濾系統排污，每周用純水沖洗管路 30 分鐘，每月檢測水質指標；

? 定期消毒：每季度用紫外線殺菌（254nm）+ 0.22μm 過濾組合處理，控制微生物總數≤10CFU/mL；

? 化學清洗：每半年對腐蝕性工藝?yán)鋮s系統進行酸洗（檸檬酸溶液），去除水垢和金屬氧化物。

1. 過濾系統設計

? 一級過濾：總進水口安裝自清潔過濾器（精度 50μm），帶壓差報警（≥0.1MPa 時自動反沖洗）；

? 二級過濾：精密設備前加裝袋式過濾器（精度 10μm），PCB 蝕刻等工藝增加活性炭過濾（去除有機物）；

? 終端過濾：鍍膜、曝光等關鍵工序前安裝濾芯過濾器（精度 1μm），每周更換濾芯。

某精密電子廠通過嚴格的潔凈管理，冷卻系統相關的產品不良率從 2% 降至 0.5%，年節約成本 500 萬元。

（二）能效優化與智能運維

1. 負荷精準匹配

? 變頻控制：根據生產線運行狀態（產量、工藝階段）自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；

? 余熱回收：利用高溫設備回水（60-80℃）加熱清洗用水或車間供暖，年節約能源成本 15%-25%；

? 某電子產業園應用后，冷水機年耗電量下降 80 萬度，折合減少碳排放 500 噸。

1. 智能運行策略

? 群組控制：多臺冷水機并聯運行時，根據總冷量需求智能啟停（如 4 臺機組實現 25%-100% 負荷調節）；

? 遠程監控：通過工業互聯網平臺實時監測設備狀態，生成能耗分析報表和維護提醒；

? 預測性維護：基于設備運行數據（振動、溫度、壓力）預測故障（提前 15-30 天），準確率≥90%。

（三）安全保障與工藝兼容

1. 設備安全防護

? 電氣安全：設備接地電阻≤4Ω，漏電保護動作電流≤30mA，潮濕區域電氣部件防護等級≥IP65；

? 機械防護：旋轉部件加裝防護罩，高溫管道采用隔熱保溫（表面溫度≤50℃），設置安全警示標識；

? 化學兼容：與冷卻液接觸的材料需通過兼容性測試（耐酸堿、耐有機溶劑），避免溶出物污染。

1. 工藝協同控制

? 數據同步：冷水機與生產設備通過 OPC 協議實現數據互通，確保溫度參數與工藝要求實時匹配；

? 報警聯動：溫度超標時立即通知生產系統，必要時自動暫停相關工序（避免批量不良）；

? 追溯管理：記錄完整的溫度曲線和設備運行數據（保存≥3 年），支持產品質量追溯。

四、典型案例：精密電子制造產業園冷卻系統設計

（一）項目背景

某精密電子制造產業園（含 PCB 廠、半導體封裝廠、OLED 面板廠）需建設高效冷卻系統，服務于 20 條 PCB 生產線、15 臺半導體封裝設備、10 套面板鍍膜機，要求系統總制冷量 6000kW，控溫精度 ±0.5℃，年運行時間 8000 小時。

（二）系統配置

1. 分區冷卻架構：

? PCB 區：8 臺 500kW 防腐型螺桿冷水機（6 用 2 備），供應 50±0.5℃冷卻水至蝕刻槽，總循環水量 3000m3/h；

? 封裝區：6 臺 300kW 精密冷水機，服務回流爐和固化爐，水溫控制 15±1℃；

? 面板區：5 臺 800kW 高壓冷水機，為鍍膜設備和貼合機冷卻，控溫精度 ±0.3℃。

1. 潔凈與節能設計：

? 全系統與介質接觸部件為 316L 不銹鋼，PCB 區采用鈦合金換熱器，過濾精度達 1μm；

? 安裝智能能源管理平臺，實現負荷動態調整和余熱回收（年節約標準煤 1000 噸）；

? 關鍵設備采用振動隔離設計（傳遞率≤5%），電磁輻射≤1μT，滿足精密設備要求。

（三）運行效果

? 產品質量：PCB 線路精度偏差≤3μm，半導體封裝焊點不良率≤0.5%，面板鍍膜均勻性≥98%；

? 生產效率：設備有效作業率從 88% 提升至 96%，換產調整時間縮短 20%；

? 成本效益：?jiǎn)挝划a(chǎn)品冷卻能耗降至 0.2kWh / 件，年總節能效益 800 萬元，投資回收期 3.5 年。

精密電子制造行業的冷水機應用，是 “精準溫控” 與 “潔凈生產” 的有機結合，它不僅能保障電子元件的精度和性能穩定性，更能通過節能設計降低生產成本。隨著電子制造向微型化（如 5G 元件、Mini LED）、高集成度發展，冷水機將向 “更高精度控溫（±0.05℃）、智能化群控、低碳制冷劑” 方向發展。選擇專業的精密電子冷水機，是企業實現高品質、高效率生產的關鍵舉措。
